Windows 95 modem veiledning

Kopi av disse sidene er til utlån på orakelkontoret (2. etasje i Sentralbygg 2 på Gløshaugen)

Innledning

I Windows 95 følger det med programvare som enkelt skal kunne sette opp det du trenger for å bruke Oppringtjenesten. For full utnyttelse av funksjonaliteten, trenger du Windows 95 Plus!, som inneholder noen ekstra funksjoner, men de er ikke nødvendige. Plus pakken inneholder følgende ekstra funksjonalitet:

• AutoDial eller automatisk start av innlogging når et program krever Internett-tilkopling.
• Automatisk frakopling ved inaktivitet.
• Nytt Internett "objekt" under Kontrollpanel, hvor "Bruk AutoDial" og "Automatisk frakopling" slås av/på.

Du må være oppmerksom på at noen av bildene i denne veiledningen er tatt fra den engelske versjonen av Windows 95.

1. Nøkkeltall

De dataene du trenger for å sette opp oppkoblingen med Windows 95 er:

 	Student:                         		     Ansatt:
 	Telefonnummer:  73 55 70 00                      73 59 09 50
 	Navnetjener:    129.241.190.190 og 129.241.7.7   129.241.190.190 og 129.241.7.7
 	Posttjener:     pop.stud.ntnu.no                 Avdelingsavhengig
 	Newstjener:     news.ntnu.no                     news.ntnu.no
 	Domene:         stud.ntnu.no                     Avdelingsavhengig



2. Installere "Ekstern pålogging".

Det første vi gjør er å kontrollere at Ekstern pålogging er installert. Dette er en standard del av Windows 95, men det er ikke alle som har installert den. Du kan derfor få bruk for CD'en eller diskettene med Windows 95.
Velg Start-knappen nederst til venstre på skjermen, og trykk deretter på Innstillinger og Kontrollpanel.

Dobbelklikk på "Legg til/fjern programmer". Når du deretter velger den delen av dialogboksen som heter "Installere Windows", vil du se hva slags deler av Windows 95 som er installert.

Dobbelklikk på "Kommunikasjon" og sett kryss ved "Ekstern pålogging" hvis det ikke er kryss i boksen.

Trykk deretter to ganger "OK", slik at du kommer ut av "Legg til/fjern programmer".

3. Installere nettverksstøtte.

Etterpå dobbelklikker du på "Nettverk" i Kontrollpanelet, slik at du får opp følgende vindu.

Her er det kanskje allerede installert noen nettverkskomponenter. Hvis du ikke allerede har "Driver for ekstern pålogging" installert, trykker du på knappen "Legg til...".

I neste dialogboks markerer du "Kort" og trykker på "Legg til..."-knappen. Ved å sette opp et "kort", forteller du Windows 95 hva du vil bruke for å knytte datamaskinen mot nettverket. I dette tilfellet er det et modem, så du velger "Microsoft".

deretter på "Ok". Windows installerer nå programvare for nettverksforbindelse over modem og installerer samtidig støtte for en del vanlige varianter av nettverk.
Det eneste vi trenger for å kommunisere med Internett er selve kortet og protokollen TCP/IP. Du skal derfor velge "Legg til..."-knappen for å installere denne protokollen. I dialogboksen for å velge protokoller, velger du "Microsoft" i den første lista og deretter "TCP/IP" i den andre.

Trykk deretter "Ok". Siden vi ikke trenger noen andre nettverkskomponenter enn "Driver for ekstern pålogging" og "TCP/IP", bør du fjerne andre nettverkskomponenter du ikke har bruk for som for eksempel "NetBEUI" og "IPX/SPX-kompatibel protokoll". Dette gjør du ved å markere komponenten du ønsker å fjerne og deretter trykke "Fjern".

Da skal de nettverkskomponentene som vist i bildet ovenfor være installert.

4. Konfigurere nettverksstøtten.

Neste skritt er å sette inn noen spesifikke opplysninger, og vi begynner med konfigurasjon av TCP/IP-protokollen. Klikk på TCP/IP, og deretter "Egenskaper"-knappen. Dialogboksen som da kommer fram har en rekke valg, men vi trenger bare å endre på Konfigurasjon av DNS.
Det aller viktigste vi skal gjøre nå er å sette opp hvilke tjenermaskiner for DNS vi skal bruke. DNS-serverne oversetter servernavn til servernummer, slik at vi kan bruke navn som storm.stud.ntnu.no i stedet for tallkoden 129.241.56.11.
Du skal legge inn to navnetjenere i listen. Først legger du inn adressen 129.241.190.190 og trykker "Legg til". Deretter legger du inn adressen 129.241.7.7.
Område skal fylles ut med "stud.ntnu.no" for studenter (avdelingsavhengig for ansatte) og Vert må fylles ut med ett eller annet. Feltet for Vert skal egentlig inneholde navnet på din PC, men din PC får tildelt et navn ved oppkobling, så Vert-feltet får ingen praktisk betydning for oss.

Du kan nå klikke "OK" for å komme ut av nettverksoppsettet og du kan også avslutte kontrollpanelet med å klikke "OK". Windows 95 vil nå be deg ta omstart av maskinen for å registrere endringene du har gjordt, så dette kan du svare ja på.

5. Konfigurere modemforbindelsen.

Den siste biten av installasjonen går ut på å sette opp hvordan modemoppkoblingen skal foregå. Dobbelklikk på "Min datamaskin" og deretter dobbelklikk på "Ekstern pålogging".

Dobbelklikk på "Opprett ny forbindelse" og du vil deretter bli veiledet gjennom oppsettet av en ny modemforbindelse. Dette innebærer valg av navn for tilknytningen ("NTNU Oppringt" burde være passende), valg av modem og inntasting av telefonnummer til maskinen du skal ringe opp (terminaltjenerene til Oppringtjenesten).

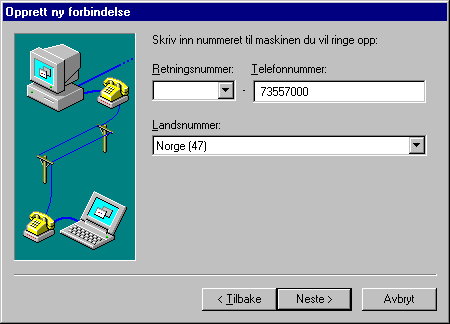

Telefonnummeret du skal skrive inn er 73557000 for studenter og 73590950 for ansatte. Du må også velge Norge (47) som landsnummer, men du trenger ikke å skrive inn noe retningsnummer.
Når du er blitt veiledet forbi oppsettet av en ny modemforbindelse, vil det bli opprettet et nytt ikon i "Ekstern pålogging"-vinduet.

Trykk nå inn inn høyre musknapp over "NTNU Oppringt"-ikonet og velg "Egenskaper" for å sette opp detaljer om NTNU-forbindelsen.

Her skal du fjerne krysset ved "Bruk lands- og retningsnummer".
I studentbyene må en slå 0 for å få summetonen til Telenor. Dette ordner en ved å sette inn "0," foran telefonnummeret, slik at det for eksempel står "0,73557000". Dette gjør at modemet først slår 0, for så å vente et lite øyeblikk før resten av nummeret sendes.
Trykk så på knappen for "Konfigurer...". Velg den delen av dialogboksen som heter "Alternativer", og sett kryss ved "Vis terminalvindu etter oppringing". Dette trenger vi når vi skal teste oppsettet.

Klikk "OK" og trykk på knappen for "Servertype...".

Her trenger bare "Aktiver programkomprimering" og "TCP/IP" å være avkrysset.
Trykk deretter "TCP/IP-innstillinger...".

Her må du slå av "Bruk IP-filhodekomprimering" og slå på "Use default gateway on remote network". Så må du velge "Angi navnserveradresser" og skrive inn adressene 129.241.190.190 som primær DNS og 129.241.7.7 som sekundær DNS. Da er vi ferdig med oppsettet og du kan trykke "OK" til du er ute av egenskapene for forbindelsen.

6. Testing av oppsettet.

Rutinen for å koble seg opp mot Oppringtjenesten blir nå å dobbeltklikke på forbindelsen (NTNU Oppringt) i vinduet til "Ekstern pålogging". I dialogboksen som da dukker opp er det mulighet for å taste inn brukernavn og passord, men nå som vi skal teste oppsettet trenger du ikke å skrive noe her. Ved å klikke på knappen "Koble til" setter du i gang modemet, og selve oppkoblingen kan testes.

Etter at modemet har fått svar, kommer det opp et vindu der terminaltjeneren spør om brukernavn og passord.

Tast inn ditt brukernavn og passord, og når disse er godkjent, vil terminaltjeneren svare med navnet på terminalserveren en har kommet inn på (eksempel: "borg>"). Tast da inn kommandoen "ppp" og trykk på Enter-tasten. Nå starter ppp-protokollen, og vi skal la Windows overta kontrollen. Trykk derfor på knappen "Fortsett".

Dersom alt er satt opp riktig, skal det dukke opp en dialoboks som forteller at du er logget inn, og en klokke begynner å gå for å vise hvor lenge du har vært innlogget. Hvis du nå kan bruke Internett-programmer som for eksempel Netscape, er alt klart. Da kan vi gå videre med å konfigurere innloggingen til å skje automatisk.

7. Oppsett av automatisk innlogging.

Windows 95 har støtte for innloggings-skript, men programmet for slike skript må installeres og konfigureres. Programmet "Skriptverktøy for ekstern pålogging" følger med CD-utgaven av Windows 95, og for å kontrollere om du har Skriptverktøyet installert, starter du opp Kontrollpanelet og dobbelklikker på "Legg til/fjern programmer". Så velger du den delen av dialogboksen som heter "Installere Windows", og dobbelklikker på "Tilbehør". Dersom "Skriptverktøy" er med i din versjon av Windows 95, vil du se det her. Sett i så fall kryss framfor dette valget for å installere programmet.
De som ikke har programmet, kan hente det gratis her.
Dette er en selvutpakkende fil som du kan pakke ut i en tom katalog ved å dobbelklikke på fila. Deretter kan du installere verktøyet ved å trykke høyre musknapp på filen Rnaplus.inf og velge "Installer" fra menyen.
Når "Skriptvertktøy" er installert, kan du starte programmet fra startmenyen ved å velge Programmer, Tilbehør, og deretter Skriptverktøy for ekstern pålogging.

Vi skal nå lage et skript som gjør oppkoblingen enklere og automatisert. Trykk "Bla gjennom" og last inn skriptet login.scp. Alternativt kan en skrive inn navnet på skriptet og trykke "Rediger", for så å skrive inn innholdet manuelt. Innholdet i fila Login-script er vist nedenfor og dette skriptet virker både for studenter og ansatte.

   	; Start skript
   	proc main
   	; Sender "return" for å være sikker på å få innlogging prompt
   	transmit "^M"
   	; Venter på innlogging prompt
   	waitfor ":"
   	; Pause for å være sikker på at hele brukernavnet blir sendt
   	delay 1
  	 ; Sender brukernavn
  	 transmit $USERID
  	 ; Sender "return"
  	 transmit "^M"
  	 ; Venter på passord prompt
  	 waitfor ":"
 	  ; Pause for å være sikker på at hele passordet blir sendt
  	 delay 1
  	 ; Sender passord
  	 transmit $PASSWORD
  	 ; Sender "return"
           transmit "^M"
	  ; Venter på kommando prompt
	   waitfor ">"
	   ; Pause for å være sikker på at hele kommandoen blir sendt
	   delay 1
	   ; Sender kommando for start av PPP-forbindelse og en "return"
	   transmit "ppp^M"
	   ; Ferdig med skript
	   endproc


Så må en slå av "Vis terminalvindu etter oppringing" under Alternativer til Konfigurer i Egenskaper til NTNU Oppringt.
Innlogging foregår ved at du dobbelklikker på "NTNU Oppringt" under "Ekstern pålogging" (lag gjerne en "snarvei" for dette ikonet, slik at du har det mer tilgjengelig). Nå skal du imidlertid taste inn brukernavn og passord i dialogboksen før du velger "Koble til". Resten av oppkoblingen går da automatisk.

8. Oppringtpakke for Windows 95.

Alle programmene i Oppringtpakken er gratis å bruke for studenter og ansatte ved NTNU, og den inneholder følgende programmer:

• SimpTerm - Telnet forbindelse med andre maskiner
• WS FTP - Filoverføringsprogram
• WS Ping - Test forbindelsen med andre verter
• Eudora Pro v3.0 - E-post program
• Free Agent v1.0 - Newsleser
• Netscape v3.01 - Webleser

Vær oppmerksom på at Eudora Pro er et program NTNU har site lisens for, slik at det er gratis å bruke for studenter og ansatte ved NTNU.
For å konfigurere selve modem oppkoblingen mot Oppringtjenesten, må du se på veiledningen (dette dokumentet).

9. Linker til ressurser med Internett-programmer for Windows 95.

Du kan finne diverse Internett-programmer hos disse linkene:

• www.32bit.com
• CNET Shareware.com

10. Tips og triks

Installere ny versjon av "Ekstern pålogging"

Miscrosoft har forbedret Ekstern pålogging i sin nye versjon av ISDN akselerator pakke. Denne oppgraderingen av Ekstern pålogging er på engelsk, men virker også på norske versjoner av Windows 95. Oppgraderingen finner du på http://www.microsoft.com/windows95/downloads/contents/WURecommended/S_WUNetworking/dun13win95/Default.asp og her finner du også informasjon om hvordan du installerer pakken

Selv om du ikke har behov for ISDN-støtte i Windows, kan du installere denne pakken og så fjerne ISDN-komponenten fra "Legg til/fjern programmer" i Kontrollpanelet. Dette gjør du ved å fjerne krysset ved "Microsoft ISDN Accelerator Pack" i "Kommunikasjon" under "Installere Windows".

Hvordan slå av "Koble til"-boksen

Hvis du har instllert nyeste verjon av Ekstern pålogging (se ovenfor) kan du slippe å få "Koble til"-boksen hver gang du ønsker å opprette en forbindelse.

Dette gjør du ved å velge "Settings..." fra "Connectios" menyen i "Dial-Up Networking"-vinduet.

Her kan du da slå av "Prompt for information before dialing".

11. Når du får feilmeldinger...

Det kan komme visse feilmeldinger fra Windows 95. Forslag til løsning på noen av feilmeldingene er gitt nedenfor:

Inkompatible nettverksprotokoller

"Kan ikke opprette et sett av kompatible nettverksprotokoller som er angitt i oppsett for Nettverk".

I Windows 95 kan du av og til få denne feilmeldingen, og det kan skyldes flere grunner:

• Det kan være feil i konfigurasjonen din av oppsettet. Sjekk veiledningen nøye og ta deretter omstart av maskinen og prøv på nytt.
• Du kan prøve å sette kryss ved "IP-filhode komprimering" under "Servertype" i "Egenskaper" i den forbindelsen du har problemer med.
• Det kan også være en bug i Windows 95. Da kan du prøve å fjerne modem fra "Modem" i "Kontrolpanelet" og fjern alle nettverkskomponenter fra "Nettverk" i "Kontrollpanelet". Ta så omstart på maskinen og installer modem og nødvendige nettverksprotokoll er på nytt.

Kan ikke koble meg til tjenere utenfor ntnu.no-domenet

"A network error occurred: unable to connect to server (TCP Error: No route to host). This server may be down or unreachable. Try connecting again later."
Denne feilmeldingen kommer hvis du ikke greier å koble deg til tjenere som er utenfor ntnu.no-domenet. For å løse dette problemet, trykker du høyre musknapp på ikonet for forbindelsen og velger "Egenskaper" fra menyen som dukker opp. Velg så "Servertype..." og deretter "TCP/IP-innstillinger...". Nederst her skal du da sette et kryss ved "Bruk standard gateway på eksternt nettverk".
Dersom dette fortsatt ikke fungerer, sjekk at du har fulgt veiledningen nøye, og spesielt om du har skrevet inn rette "navneserveradresser". Dersom det ikke virker enda, tar du kontakt med Orakeltjenesten.
